标准磁力架 (磁性格栅)

结构与材料

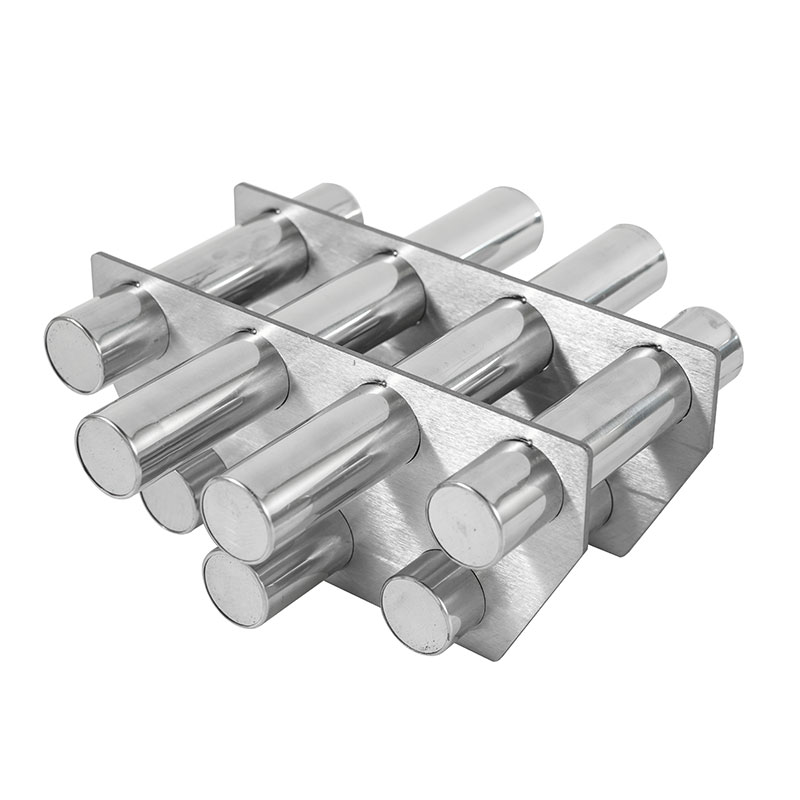

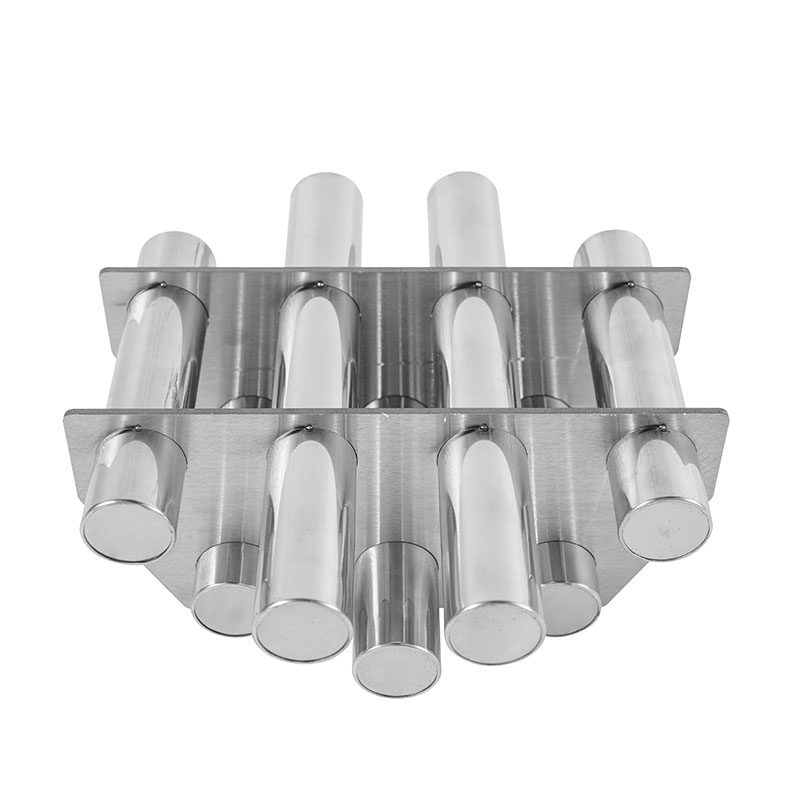

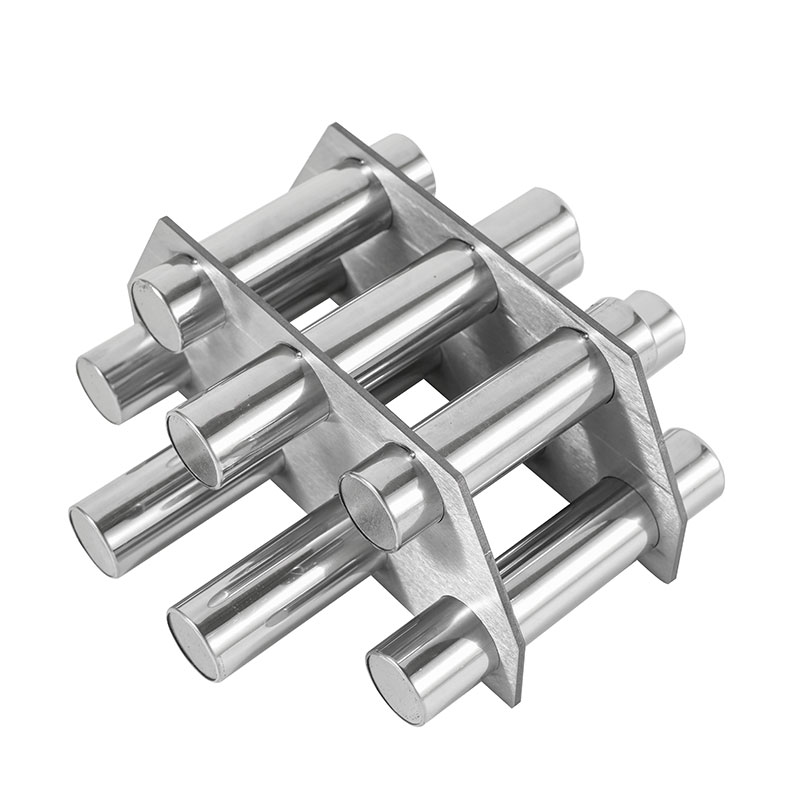

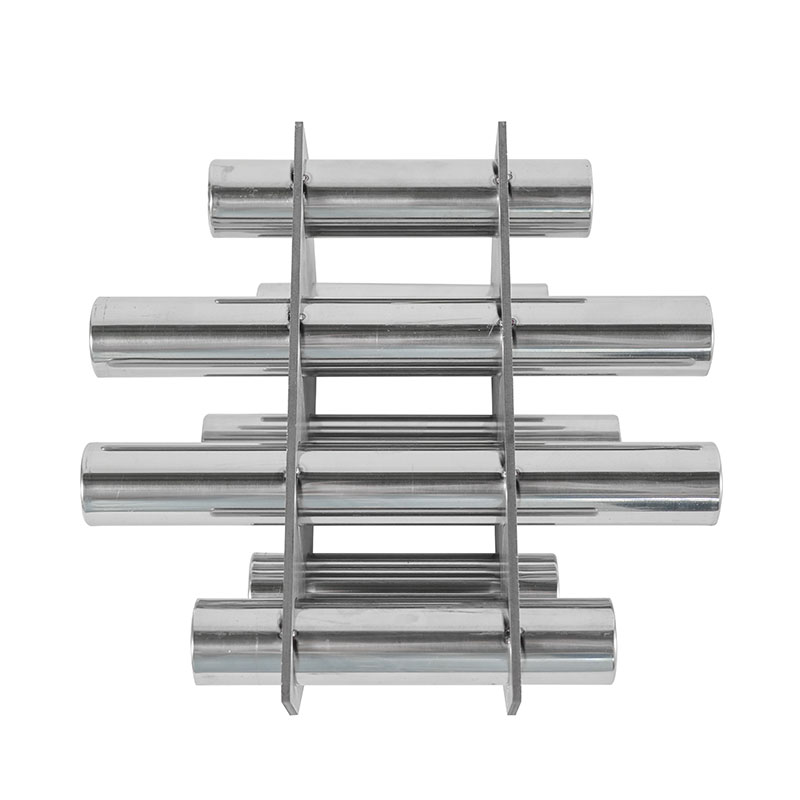

MagnetGlobal生产的每台不锈钢磁选格栅分离器均采用重型不锈钢支撑框架，并配备多根高强度磁棒。每根磁棒均由无缝厚壁不锈钢管构成，内部包裹着高性能永磁体。磁棒以精确计算的几何间距平行排列，以优化物料流速和磁捕获深度之间的平衡。磁棒之间的具体间距可根据物料的颗粒特性进行完全定制，无论是处理细小的粘性粉末、自由流动的颗粒还是大块散装物料。对于极高的纯度要求，可提供多层交错式配置，从而在整个物料流中实现完全无间隙的磁覆盖。这些标准磁选格栅分离器广泛应用于全球各行各业，通常直接安装在注塑机、工业干燥机、料斗和自动化物料处理设备的重力进料口或出料口。



工作原理



磁性格栅通过一组高磁通量永磁管，在物料流的整个横截面上投射出密集均匀的磁场。当原材料在重力或气压作用下落入或流经格栅时，铁质污染物——例如锈蚀颗粒、铁屑和细微的机械磨损物——会被吸附到磁棒表面并粘附在那里。这种物理捕获机制将金属污染物与活性产品流隔离开来，从而保护最终产品的纯度，并防止堵塞或损坏下游设备。





功能和规格



• 框架和杆材： SUS304 或 SUS316L 不锈钢，根据耐化学腐蚀要求选择。
• 机械耐久性：坚固的结构可承受持续的材料冲击和设备振动而不变形。
• 电源要求：无——采用全被动式永磁体设计，消除了电气故障风险和布线/控制柜成本。
• 表面高斯强度： 6,000–14,000 高斯，具体取决于棒材等级和结构。
• 流动阻力：圆柱形杆状设计可最大限度地减少阻力并防止物料滞留；对于高粘度或粘性物料，可根据要求提供流线型或水滴形杆状设计。
• 工作温度：标准型≤80°C；高温型芯体最高可达350°C；可根据要求提供定制额定值。
• 清洁方式：提供普通型（手动擦拭）或易清洁型（快速释放设计，减少停机时间）两种配置。



技术参数和灵活规格



我们的标准产品系列包括多种型号，从适用于实验室或低流量应用的MG-100，到专为连续高产量生产线和高污染环境设计的重型MG-300。格栅直径从100毫米到300毫米不等，双层结构内可容纳3至13根高强度磁管。这些型号适用于12公斤至250公斤的料斗容量，并兼容140毫米至600毫米的进料口直径。标准型号采用圆柱形磁条，也可根据客户要求集成特殊的流线型或水滴形磁条，以进一步降低物料阻力并消除流动停滞。



模型	格栅直径	磁棒直径/数量	层数	表面高斯	料斗容量（公斤）	兼容的入口直径（毫米）	应用场景
MG-100	D100毫米	Φ25 / 3 管	2	6000–14000	≤12	≤Φ140	实验室用途，小型设备，物料流量低
MG-150	D150毫米	Φ25 / 5 管	2	6000–14000	12–25	Φ140–200	中小型生产线，标准颗粒状物料
MG-190	D190 毫米	Φ25 / 7 管	2	6000–14000	25–75	Φ200–300	中等规模的生产线，中等程度的铁污染
MG-240	D240毫米	Φ25 / 9 管	2	6000–14000	75–150	Φ300–400	中大型生产线，中高流量/细粉
MG-270	D270毫米	Φ25 / 11 管	2	6000–14000	150–200	Φ400–500	大型生产线，高流量/细粉
MG-300	D300毫米	Φ25 / 13 管	2	6000–14000	200–250	Φ500–600	连续生产，高产量，高污染环境

显示的杆数反映了两层杆的总数；标准型号使用圆柱形杆，可根据要求提供流线型或泪滴形杆。







主要优势



1. 高强度、全覆盖式捕获

6,000–14,000 高斯的表面磁场强度不仅能捕获废料和钉子等粗大的铁质碎屑，还能捕获细小的铁粉和弱磁性不锈钢颗粒。精确的杆间距确保磁场覆盖整个流动横截面，不留任何缝隙让污染物漏过——与传统的单排分离器相比，这是一个显著的效率优势。



2. 零运行成本

作为一套全永磁系统，该电网无需耗电，也没有任何易损件需要更换。即使连续运行 5-10 年后，磁场强度仍保持稳定，衰减极小。标准型（常规型）设备只需简单的手动擦拭即可清洁，而易清洁型配置则旨在进一步减少需要频繁维护的线路的停机时间。



3. 灵活、非侵入式安装

该格栅有悬挂式、抽屉式和插入式等多种配置，可以直接安装在料斗出口、管道段或输送机卸料点，无需焊接、切割或改造现有设备。



4. 专为连续作业而设计

不锈钢框架经过精心设计，能够吸收持续的材料冲击和设备振动而不会产生结构疲劳，从而支持在严苛的生产环境中全天候不间断运行。



5. 宽广的操作范围

标准型喷嘴的工作温度最高可达 80°C，高温型喷嘴芯的额定温度可达 350°C，适用于安装在干燥机或挤出生产线附近。圆柱形杆状设计可确保在各种粘度的物料下均保持较低的流动阻力。



6. 低流动阻力和宽温度范围

圆柱形磁棒（也可根据要求提供水滴形磁棒）表面光滑，可降低材料阻力并防止堵塞。
标准工作温度≤80°C，最高温度可达350°C。也可根据具体材料条件提供定制温度等级。



应用、目标应用和工业价值



这些高性能不锈钢磁性滤网 为塑料、食品加工、制药、化工、动物饲料和粮食等行业提供至关重要的污染控制。它们擅长处理细粉、颗粒状物料和工业液体，构成一道关键防线，保护昂贵的加工螺杆、泵、研磨机和筛网免受昂贵的机械损伤。通过持续去除铁质材料，这些分离器可显著延长生产设备的使用寿命，同时确保最终产品符合最高的国际质量和纯度标准。
