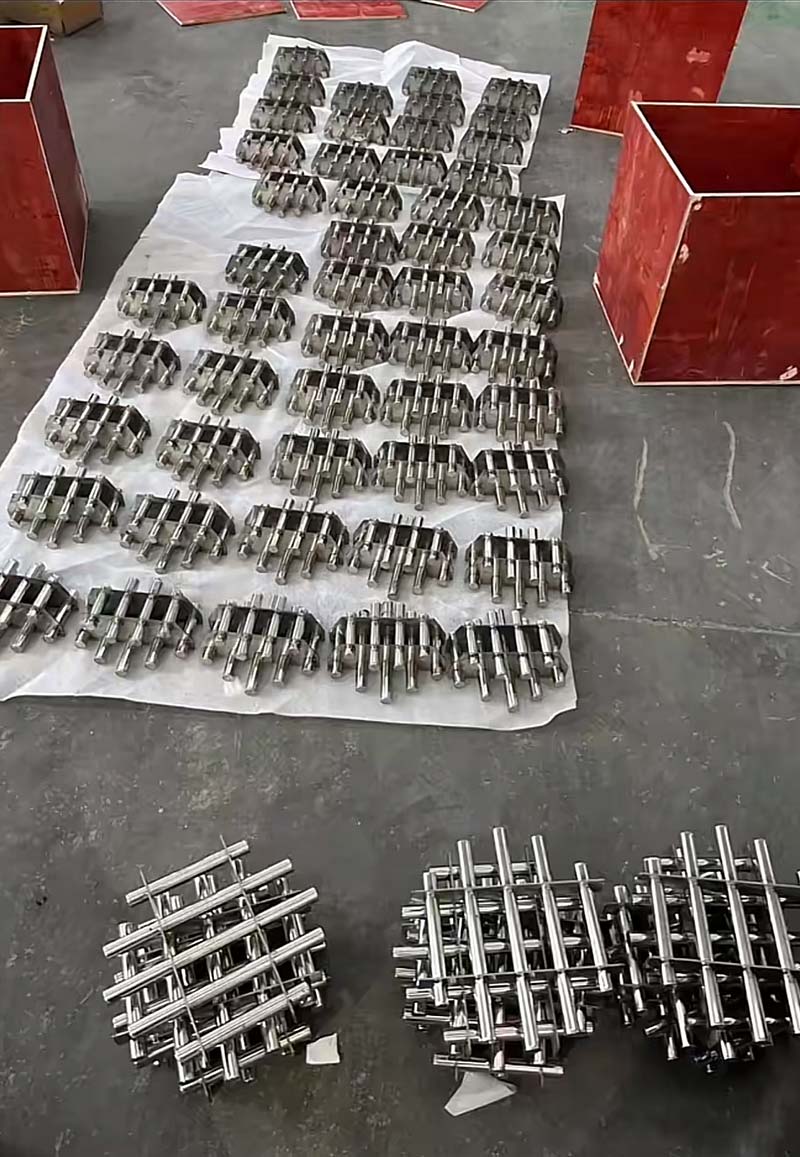

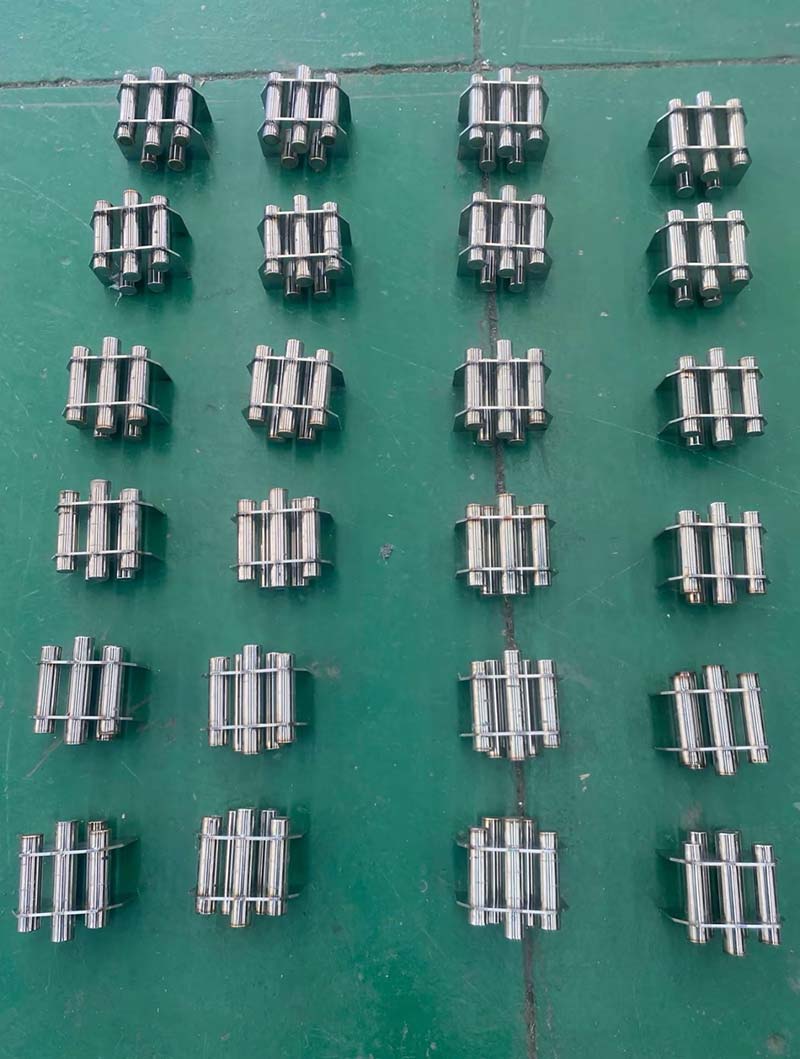

Lưới từ tính tiêu chuẩn

Cấu trúc và vật liệu



Mỗi bộ tách từ bằng thép không gỉ do MagnetGlobal sản xuất đều được cấu tạo bằng khung đỡ bằng thép không gỉ chịu lực cao kết hợp với nhiều thanh từ cường độ cao. Mỗi thanh tích hợp bao gồm một ống thép không gỉ liền mạch, thành dày bao quanh lõi từ vĩnh cửu hiệu suất cao bên trong. Các thanh từ được sắp xếp song song với khoảng cách hình học được tính toán chính xác để tối ưu hóa sự cân bằng giữa tốc độ dòng chảy vật liệu và độ sâu thu giữ từ tính. Khoảng cách cụ thể giữa các thanh này có thể được tùy chỉnh hoàn toàn theo đặc tính hạt của vật liệu, cho dù xử lý bột mịn kết dính, hạt chảy tự do hay vật liệu rời lớn. Đối với các yêu cầu độ tinh khiết cực cao, cấu hình nhiều lớp so le có sẵn để cung cấp độ phủ từ tính hoàn chỉnh, không có khe hở trên toàn bộ dòng vật liệu. Các lưới từ tiêu chuẩn này được sử dụng rộng rãi trong các ngành công nghiệp toàn cầu, thường được lắp đặt trực tiếp tại các cửa nạp liệu trọng lực hoặc cửa xả của máy ép phun, máy sấy công nghiệp, phễu và thiết bị xử lý vật liệu tự động.



Nguyên lý hoạt động



Tấm lưới từ tính tạo ra một từ trường dày đặc, đồng nhất trên toàn bộ tiết diện dòng vật liệu chảy qua một dãy các ống từ tính vĩnh cửu có từ thông cao. Khi nguyên liệu thô rơi hoặc chảy qua lưới nhờ trọng lực hoặc áp suất khí nén, các chất gây ô nhiễm chứa sắt – các hạt gỉ sét, mạt sắt và các mảnh vụn mài mòn nhỏ – sẽ bị hút vào bề mặt các thanh và giữ lại ở đó khi tiếp xúc. Cơ chế thu giữ vật lý này giúp cách ly các chất gây ô nhiễm kim loại khỏi dòng sản phẩm chính, bảo vệ độ tinh khiết của sản phẩm cuối cùng và ngăn ngừa tắc nghẽn hoặc hư hỏng thiết bị ở khâu tiếp theo.





Tính năng và thông số kỹ thuật



• Vật liệu khung và thanh: Thép không gỉ SUS304 hoặc SUS316L, được lựa chọn theo yêu cầu về khả năng chống ăn mòn hóa học.
• Độ bền cơ học: Cấu trúc chắc chắn chịu được va đập liên tục của vật liệu và rung động của thiết bị mà không bị biến dạng.
• Yêu cầu nguồn điện: Không cần — thiết kế nam châm vĩnh cửu hoàn toàn thụ động, loại bỏ rủi ro hỏng hóc điện và chi phí dây dẫn/tủ điều khiển.
• Độ từ trở bề mặt: 6.000–14.000 Gauss, tùy thuộc vào loại và cấu hình thanh.
• Khả năng cản dòng chảy: Các thanh hình trụ giúp giảm thiểu lực cản và ngăn ngừa sự ứ đọng vật liệu; các thanh hình thuôn hoặc hình giọt nước có sẵn theo yêu cầu cho các vật liệu có độ nhớt cao hoặc dính.
• Nhiệt độ hoạt động: Tiêu chuẩn ≤80°C; lõi chịu nhiệt cao có sẵn lên đến 350°C; thông số tùy chỉnh có sẵn theo yêu cầu.
• Phương pháp vệ sinh: Có hai cấu hình: Thông thường (lau chùi thủ công) hoặc Dễ dàng vệ sinh (thiết kế tháo lắp nhanh hơn giúp giảm thời gian ngừng hoạt động).



Thông số kỹ thuật và đặc điểm kỹ thuật linh hoạt



Dòng sản phẩm tiêu chuẩn của chúng tôi bao gồm các mẫu đa năng như MG-100 dành cho phòng thí nghiệm hoặc các ứng dụng lưu lượng thấp, cho đến MG-300 chịu tải nặng được thiết kế cho các dây chuyền sản xuất liên tục năng suất cao và môi trường ô nhiễm cao. Đường kính lưới lọc dao động từ 100 mm đến 300 mm, chứa từ 3 đến 13 ống cường độ cao trên hai lớp. Các mẫu này phù hợp với dung tích phễu từ 12 kg đến 250 kg và tương thích với đường kính đầu vào từ 140 mm đến 600 mm. Trong khi các mẫu tiêu chuẩn sử dụng thanh từ hình trụ, các cấu hình hình nón hoặc hình giọt nước chuyên dụng có thể được tích hợp theo yêu cầu để giảm thiểu hơn nữa lực cản vật liệu và loại bỏ tình trạng tắc nghẽn dòng chảy.



Người mẫu	Đường kính lưới	Đường kính/Số lượng thanh nam châm	Số lớp	Gauss bề mặt	Dung tích phễu (kg)	Đường kính đầu vào tương thích (mm)	Kịch bản ứng dụng
MG-100	Đường kính 100 mm	Ống Φ25 / 3	2	6000–14000	≤12	≤Φ140	Sử dụng trong phòng thí nghiệm, thiết bị nhỏ gọn, lượng vật liệu tiêu thụ thấp.
MG-150	Đường kính 150 mm	Ống Φ25 / 5	2	6000–14000	12–25	Φ140–200	Dây chuyền sản xuất quy mô nhỏ đến trung bình, nguyên liệu dạng hạt tiêu chuẩn.
MG-190	Đường kính 190 mm	Ống Φ25 / 7	2	6000–14000	25–75	Φ200–300	Dây chuyền sản xuất quy mô trung bình, ô nhiễm sắt ở mức độ vừa phải
MG-240	Đường kính 240 mm	Ống Φ25 / 9	2	6000–14000	75–150	Φ300–400	Dây chuyền sản xuất quy mô vừa đến lớn, lưu lượng trung bình đến cao / bột mịn
MG-270	Đường kính 270 mm	Ống Φ25 / 11	2	6000–14000	150–200	Φ400–500	Dây chuyền sản xuất quy mô lớn, lưu lượng cao / bột mịn
MG-300	D300 mm	Ống Φ25 / 13	2	6000–14000	200–250	Φ500–600	Sản xuất liên tục với công suất cao, môi trường có mức độ ô nhiễm cao.

Số lượng thanh được hiển thị phản ánh tổng số lượng trên cả hai lớp; các mẫu tiêu chuẩn sử dụng thanh hình trụ, với các hình dạng thuôn dài hoặc hình giọt nước có sẵn theo yêu cầu.







Ưu điểm chính



1. Khả năng thu thập dữ liệu cường độ cao, bao phủ toàn diện

Cường độ từ trường bề mặt từ 6.000–14.000 Gauss không chỉ thu giữ các mảnh vụn sắt thô như phế liệu và đinh, mà còn cả bột sắt mịn và các hạt thép không gỉ có từ tính yếu. Khoảng cách giữa các thanh chính xác đảm bảo từ trường bao phủ toàn bộ mặt cắt ngang của dòng chảy mà không có khe hở nào cho chất gây ô nhiễm lọt qua — một lợi thế đáng kể về hiệu quả so với các thiết bị tách một hàng thông thường.



2. Chi phí vận hành bằng không

Là một hệ thống hoàn toàn sử dụng nam châm vĩnh cửu, lưới điện không tiêu thụ điện năng và không có bộ phận tiêu hao nào cần thay thế. Cường độ từ trường vẫn ổn định với độ suy giảm tối thiểu ngay cả sau 5-10 năm hoạt động liên tục. Các thiết bị tiêu chuẩn (thông thường) được làm sạch bằng cách lau chùi thủ công đơn giản, trong khi các cấu hình Easy-Clean được thiết kế để giảm thời gian ngừng hoạt động hơn nữa đối với các đường dây cần bảo trì thường xuyên.



3. Lắp đặt linh hoạt, không xâm lấn

Có sẵn các cấu hình dạng treo, dạng ngăn kéo và dạng lắp đặt, tấm lưới có thể được lắp trực tiếp tại các cửa ra của phễu, các đoạn đường ống hoặc điểm xả của băng tải mà không cần hàn, cắt hoặc sửa đổi thiết bị hiện có.



4. Được chế tạo để hoạt động liên tục

Khung thép không gỉ được thiết kế để hấp thụ liên tục các tác động vật liệu và rung động thiết bị mà không gây mỏi cấu trúc, hỗ trợ hoạt động liên tục 24/7 trong môi trường sản xuất khắc nghiệt.



5. Phạm vi hoạt động rộng

Các thiết bị tiêu chuẩn hoạt động ở nhiệt độ lên đến 80°C, với lõi chịu nhiệt cao có thể đạt đến 350°C để lắp đặt gần máy sấy hoặc dây chuyền ép đùn. Thiết kế dạng thanh trụ giúp giảm lực cản dòng chảy trên phạm vi độ nhớt vật liệu rộng.



6. Khả năng cản trở dòng chảy thấp và phạm vi nhiệt độ rộng

Các thanh nam châm hình trụ (cũng có sẵn thanh hình giọt nước theo yêu cầu) có bề mặt nhẵn giúp giảm ma sát vật liệu và ngăn ngừa tắc nghẽn.
Nhiệt độ hoạt động tiêu chuẩn là ≤80°C, tối đa là 350°C. Cũng có thể tùy chỉnh mức nhiệt độ dựa trên điều kiện vật liệu cụ thể.



Ứng dụng, Mục tiêu ứng dụng và Giá trị công nghiệp



Các lưới lọc từ tính bằng thép không gỉ hiệu suất cao này  cung cấp khả năng kiểm soát ô nhiễm thiết yếu trong các ngành công nghiệp nhựa, chế biến thực phẩm, dược phẩm, hóa chất, thức ăn chăn nuôi và ngũ cốc nông nghiệp. Chúng hoạt động hiệu quả trong việc xử lý bột mịn, các hạt kết tụ và chất lỏng công nghiệp, tạo ra một lớp bảo vệ quan trọng giúp bảo vệ các vít tải, máy bơm, máy nghiền và sàng lọc đắt tiền khỏi những hư hỏng cơ học tốn kém. Bằng cách liên tục loại bỏ các vật liệu chứa sắt, các thiết bị tách này kéo dài đáng kể tuổi thọ hoạt động của các thiết bị sản xuất của bạn đồng thời đảm bảo sản phẩm cuối cùng đáp ứng các tiêu chuẩn chất lượng và độ tinh khiết quốc tế cao nhất.
