Grilles magnétiques de qualité alimentaire

Structure et matériaux

Chaque grille magnétique ronde de qualité alimentaire fabriquée par MagnetGlobal est conçue pour être conforme aux réglementations internationales en matière d’hygiène et de sécurité :

• Enrobage hygiénique : Tubes en acier inoxydable SUS304 ou SUS316L sans soudure et entièrement soudés, soumis à un processus rigoureux de polissage miroir pour atteindre une rugosité de surface Ra < 0,4 µm, empêchant l’agglomération des matériaux et la croissance bactérienne.
• Noyau magnétique haute intensité : éléments magnétiques en néodyme (NdFeB) associés à des plaques de flux en acier à faible teneur en carbone pour maximiser l’intensité Gauss de surface jusqu’à plus de 12 000 Gauss.
• Options structurelles polyvalentes :

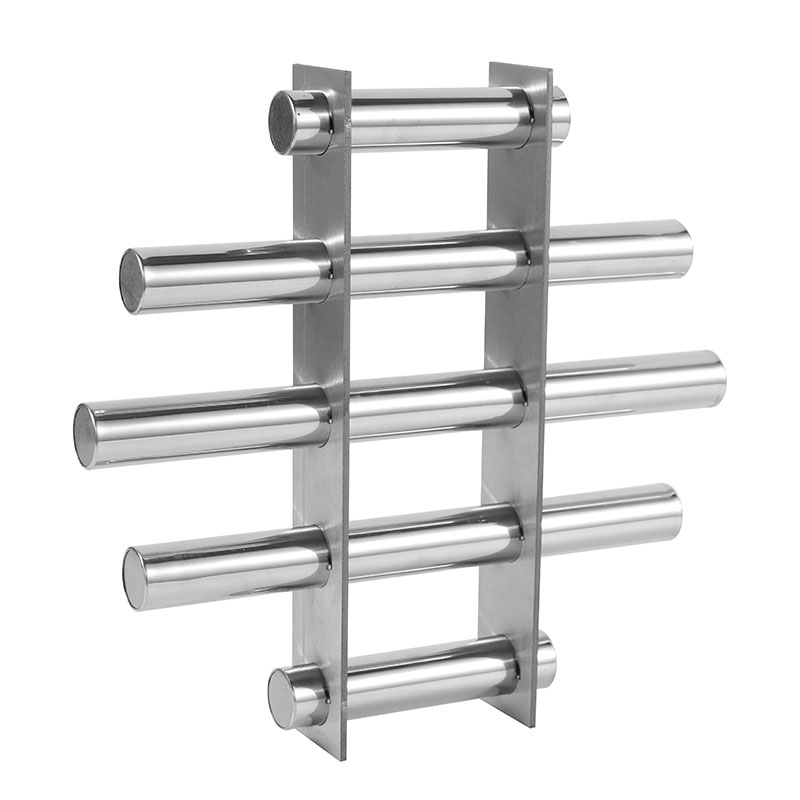

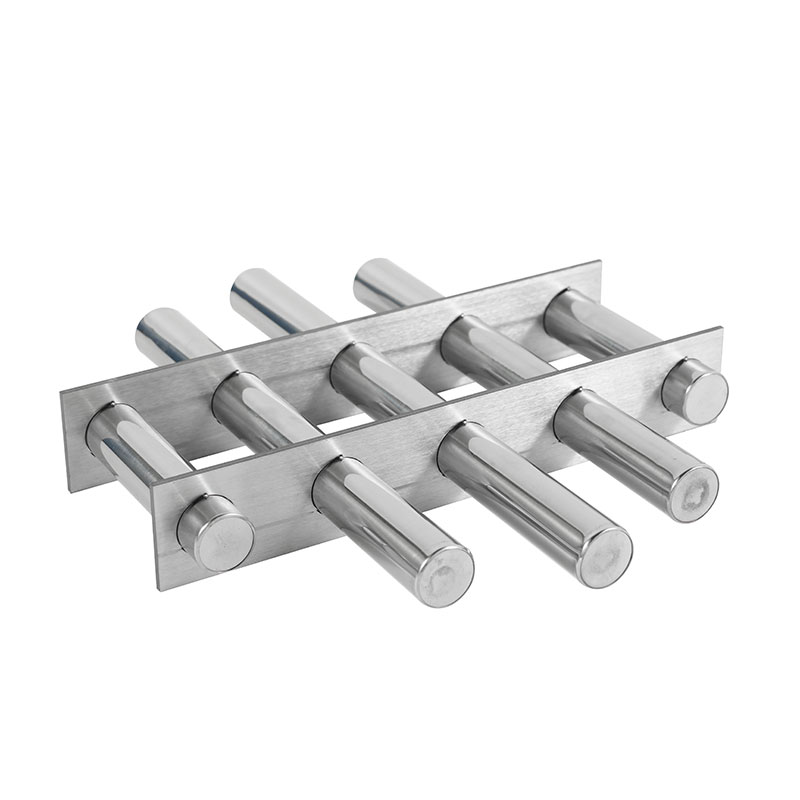

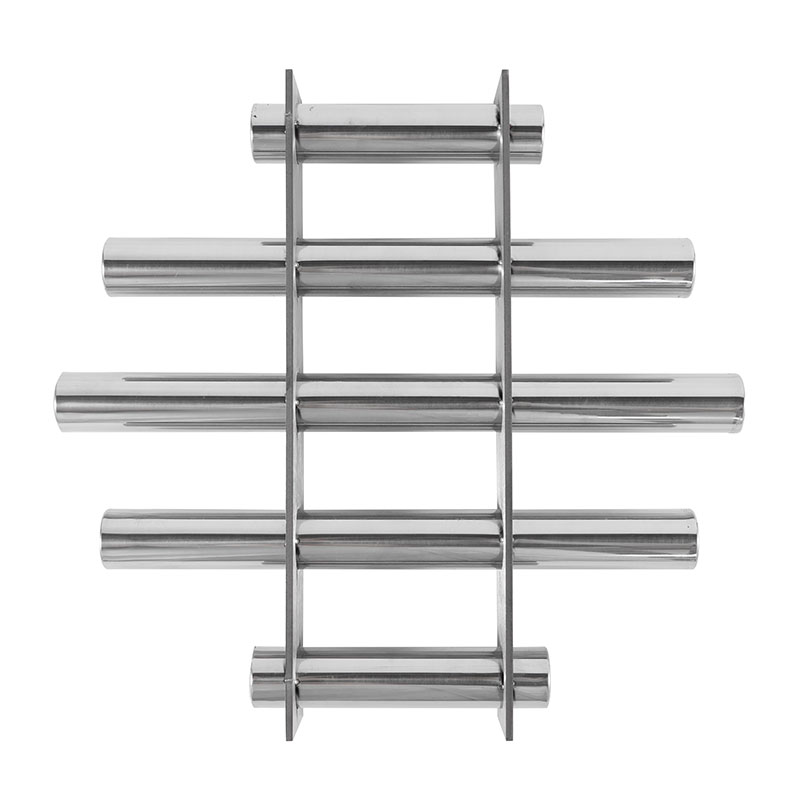

  • Cadre à chicanes standard : conception légère et compacte avec bandes de chicanes transversales, idéale pour une insertion directe dans des trémies et des entrées d’équipement personnalisées.

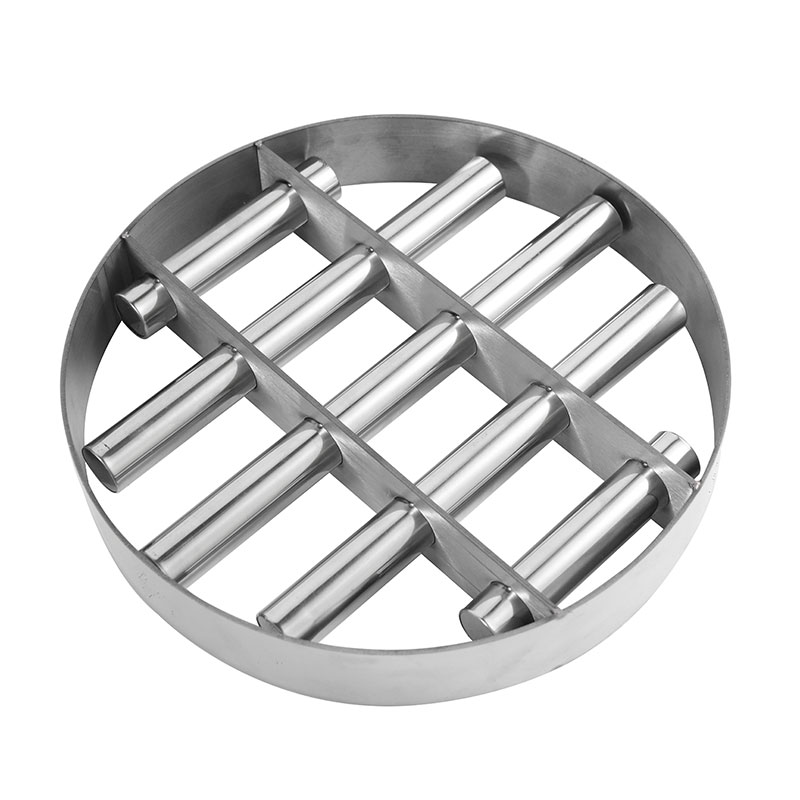

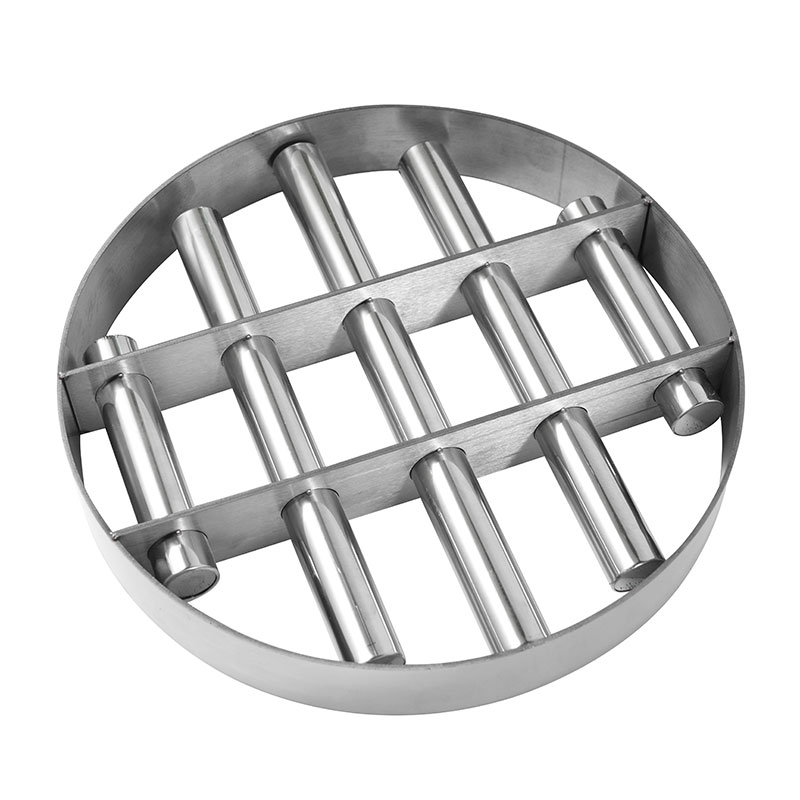

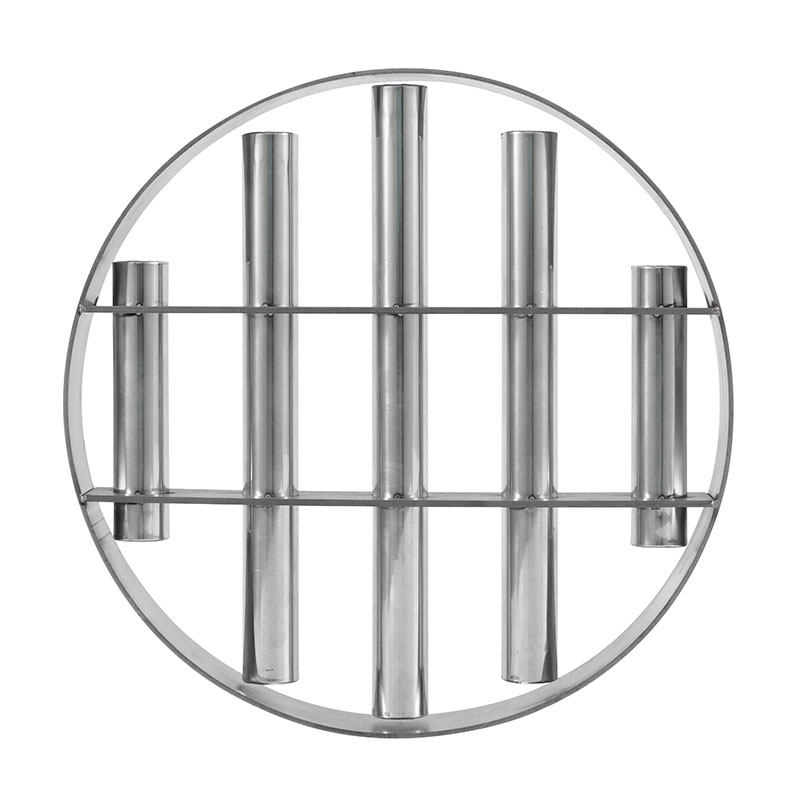

  • Conception du cadre de l’anneau extérieur : anneau de périmètre circulaire entièrement fermé assurant un support structurel rigide et un ajustement affleurant contre les parois des tuyaux ronds ou des trémies.
  • Assemblage à double niveau / multicouche : Agencement en cascade à plusieurs rangées conçu pour les flux à grande vitesse ou les applications nécessitant des taux d’extraction de fer ultra-élevés.

Principe de fonctionnement

Les grilles magnétiques rondes de qualité alimentaire utilisent un champ magnétique permanent soigneusement conçu, réparti sur plusieurs tiges parallèles. Lorsque les matières premières circulent dans la structure circulaire par gravité ou par force mécanique, les contaminants magnétiques et les fines particules de fer sont instantanément extraits du flux de produit et retenus solidement sur la face inférieure des barres. La disposition décalée des éléments magnétiques internes force le matériau à passer au plus près des surfaces à haute intensité, optimisant ainsi l’élimination du fer et prévenant toute contamination du produit.

Caractéristiques et spécifications techniques

Contrairement aux séparateurs à grille classiques, nos grilles magnétiques rondes de qualité alimentaire sont conçues avec des dimensions mécaniques spécifiques et des circuits à flux élevé qui optimisent simultanément le débit et la performance de filtration. L’intensité magnétique de surface varie généralement de 6 000 à 12 000 gauss, permettant de piéger efficacement les particules paramagnétiques micrométriques et les fines particules métalliques. La conception standard est optimisée pour des environnements jusqu’à 80 °C, mais des configurations internes résistantes à la chaleur peuvent être spécifiées pour supporter des températures de matériaux allant jusqu’à 350 °C, notamment pour les lignes de séchage à air chaud ou les fours industriels.

Paramètres techniques (matrice suggérée)

Principaux avantages de la conception MagnetGlobal

• Haute efficacité de séparation : les aimants permanents NdFeB et la configuration décalée des barres assurent une filtration sans zone morte pour les fines particules de fer et les fragments de métaux indésirables.
• Aucuns frais d’exploitation : le noyau magnétique permanent fonctionne en continu sans électricité ni consommables de filtration secondaires, ce qui se traduit par des coûts d’exploitation mensuels nuls.
• Construction durable et hygiénique : le cadre en acier inoxydable entièrement soudé et poli miroir protège les aimants internes de l’humidité, de la corrosion chimique et des chocs mécaniques, prolongeant ainsi la durée de vie avec un minimum d’entretien.
• Nettoyage sans effort : les surfaces lisses et antiadhésives permettent aux opérateurs d’éliminer rapidement les particules métalliques accumulées lors de la maintenance de routine, réduisant ainsi les temps d’arrêt de l’installation.

Applications cibles et assistance technique

Ces grilles magnétiques rondes spécialisées de qualité alimentaire sont largement utilisées dans les industries du monde entier où la pureté des produits et la sécurité des machines sont primordiales :

• Plastiques et produits pétrochimiques : Protection de la trémie de moulage par injection contre le blocage des vis et des buses.
• Transformation des aliments et des produits laitiers : Élimination des fines particules métalliques du sucre, des épices, de la farine, de l’amidon, du lait en poudre et du cacao.
• Industrie pharmaceutique et chimie fine : Protection des ingrédients de haute pureté lors du mélange et du dosage des poudres.

Chez MagnetGlobal , nous offrons un soutien complet en matière de fabrication d’équipement d’origine (OEM) et de conception et de fabrication (ODM), vous permettant de personnaliser le diamètre du cadre extérieur, le nombre de barres magnétiques intégrées, la superposition à un ou deux niveaux et les pattes ou poignées de montage spécialisées pour s’adapter parfaitement à l’infrastructure de votre usine existante.
