Trampas magnéticas líquidas en línea

Principio de funcionamiento

El líquido entra en la carcasa presurizada de acero inoxidable y se dirige a través de un núcleo magnético permanente de múltiples varillas antes de llegar a la salida. En lugar de fluir directamente, las conexiones de entrada y salida se encuentran en posiciones desplazadas en la carcasa, lo que obliga al fluido a recorrer toda la longitud del conjunto de varillas magnéticas en lugar de rodearlo, maximizando así el tiempo de contacto entre el flujo de líquido y el campo magnético. Las impurezas ferromagnéticas y los finos residuos de óxido de hierro son extraídos del flujo y se adhieren firmemente a la parte inferior de las varillas magnéticas. Esta fuerza de sujeción es lo suficientemente fuerte como para mantener las partículas capturadas en su lugar incluso bajo flujo turbulento o picos de presión de alta velocidad, de modo que el líquido purificado emerge aguas abajo sin volver a contaminar la línea de proceso. Los residuos no magnéticos más pesados ​​que no son atraídos por las varillas se depositan por gravedad en una cámara inferior debajo del recorrido del flujo, donde pueden drenarse por separado.

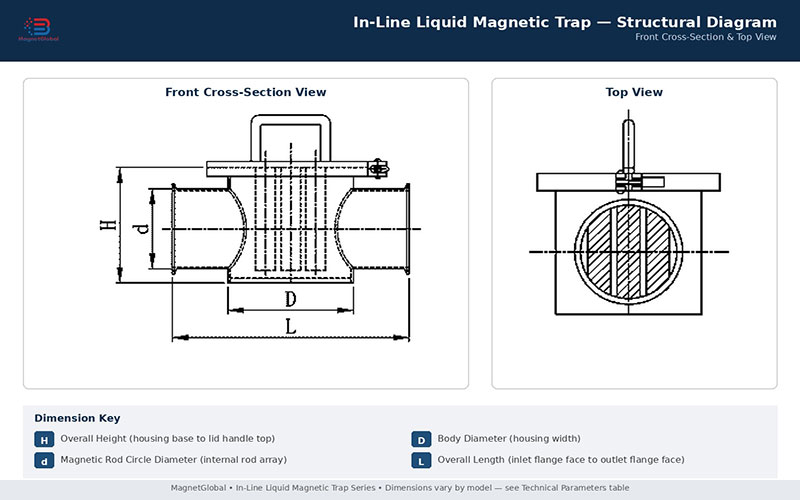

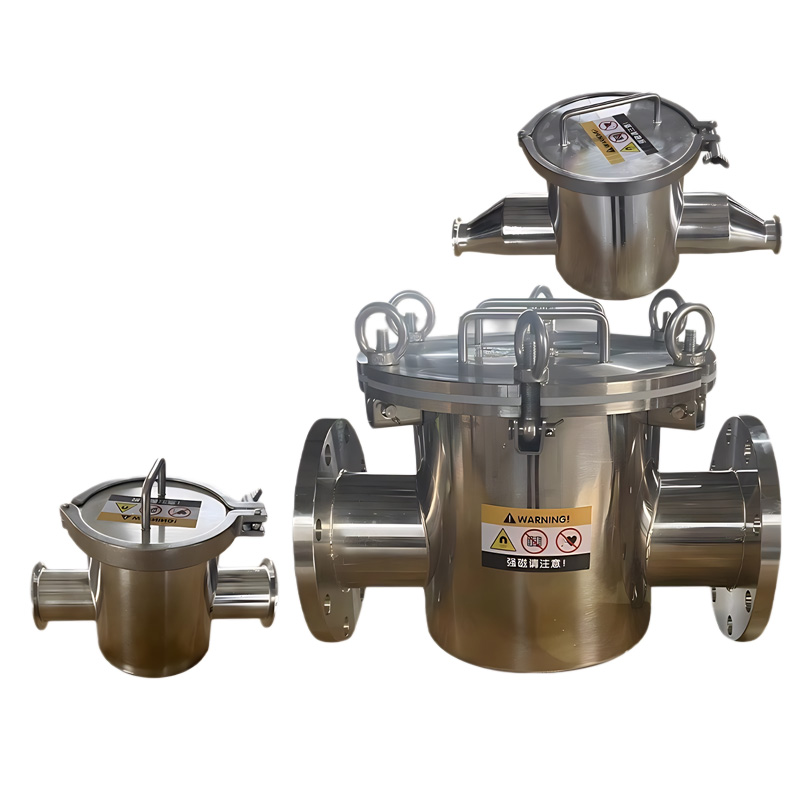

Estructura y materiales

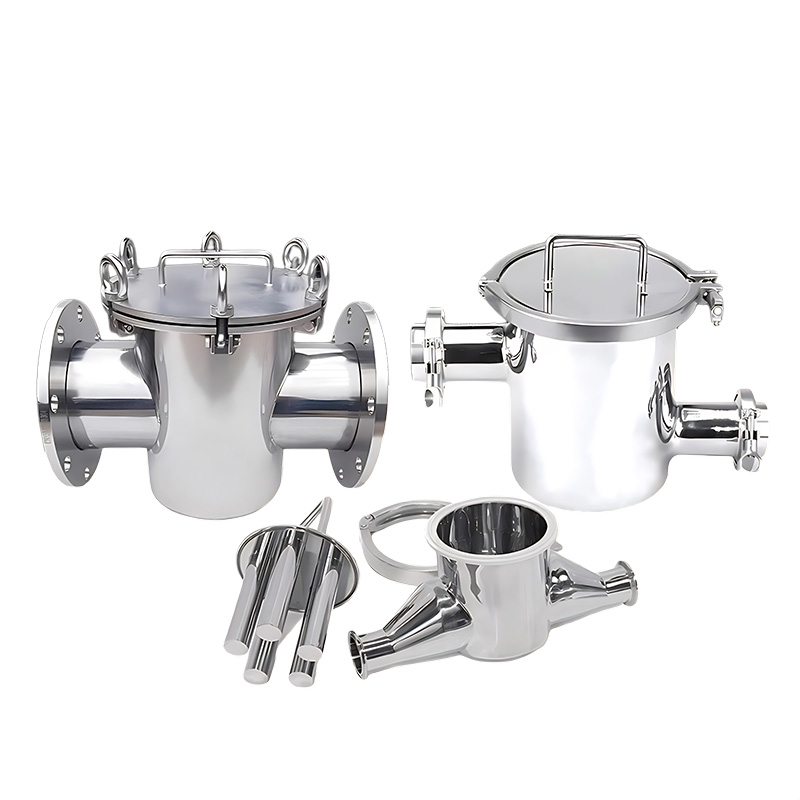

Cada trampa magnética líquida en línea está diseñada con precisión para garantizar un sellado duradero, resistencia a la presión y cumplimiento de las normas higiénicas, con dos configuraciones de cierre según el tamaño de la tubería y la presión:

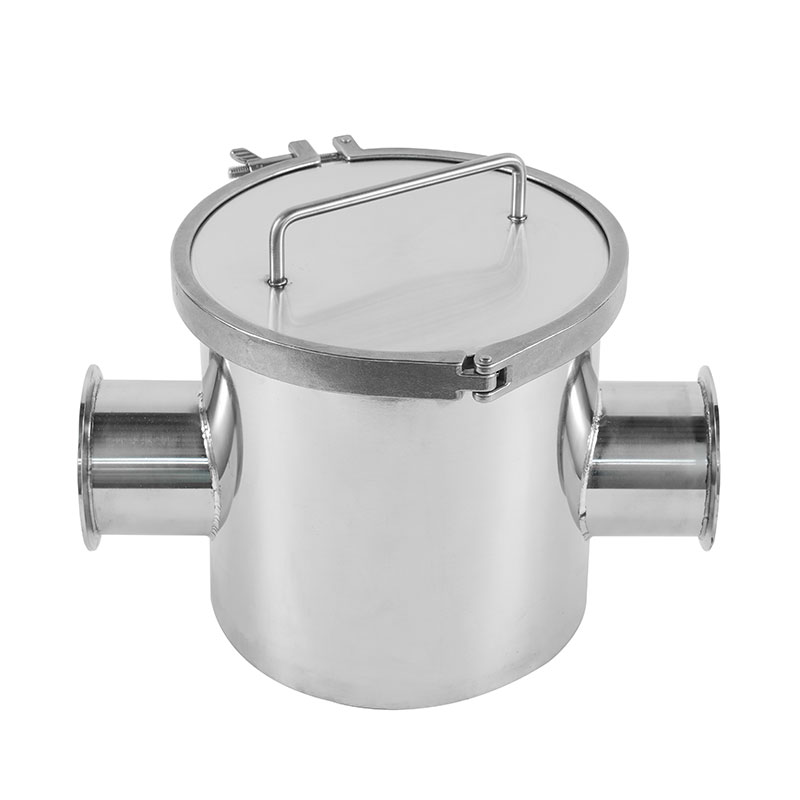

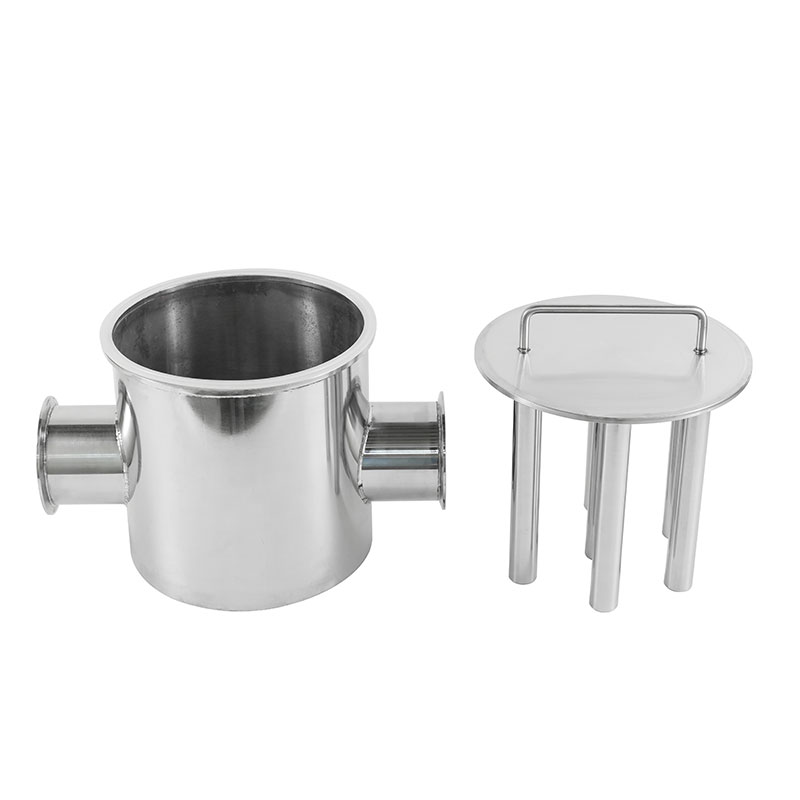

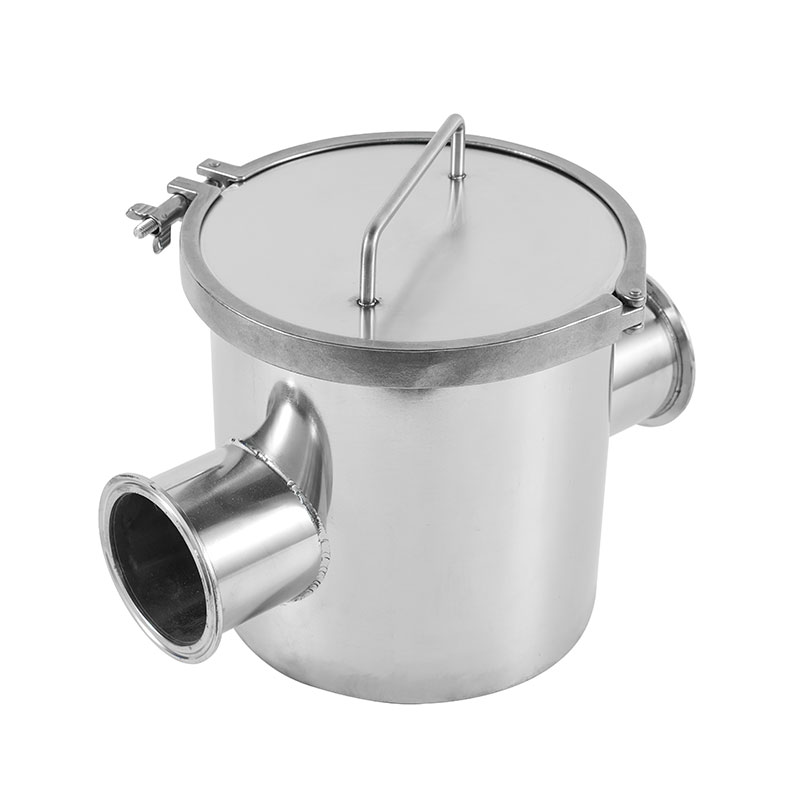

• Sistema sanitario de triple abrazadera (de liberación rápida): Un asa superior ergonómica junto con una abrazadera de banda de liberación rápida permite a los operarios extraer todo el núcleo magnético de un solo movimiento para una limpieza manual rápida y con poco tiempo de inactividad, sin necesidad de herramientas.

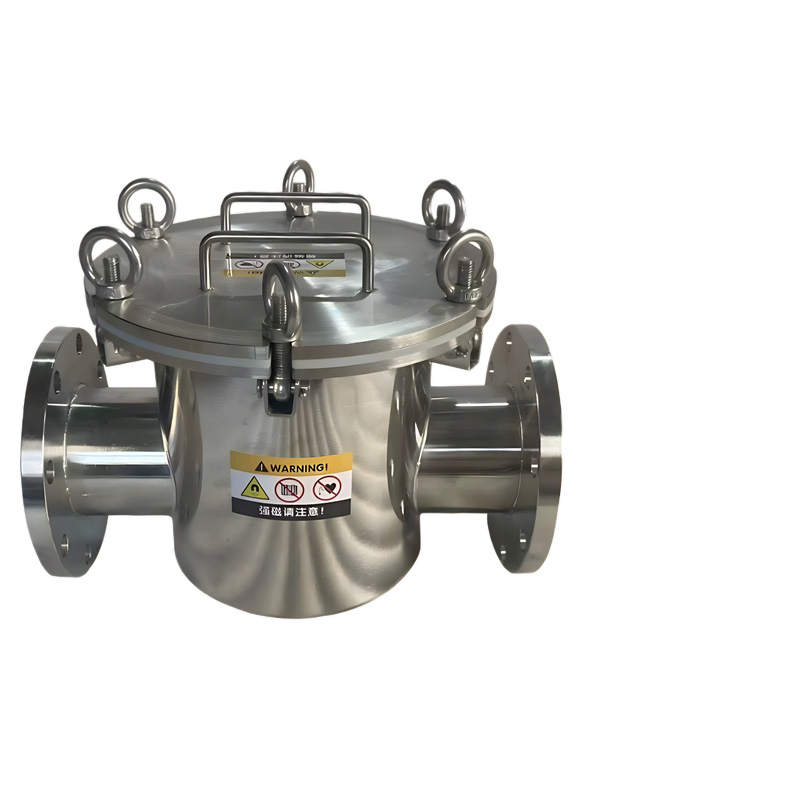

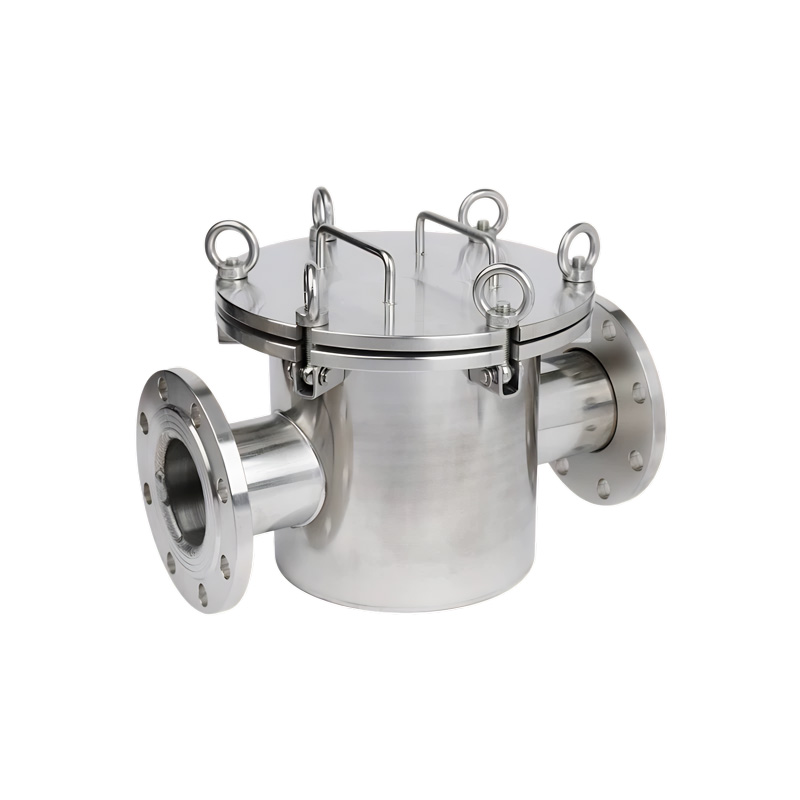

• Diseño robusto con bridas y cáncamos: Diseñado para líneas industriales de alta presión o tuberías de gran diámetro, utiliza bridas ANSI/DIN y cáncamos giratorios de alta resistencia para un sellado seguro y hermético incluso bajo presiones de operación exigentes. El cartucho de tapa y vástago se extrae como un solo conjunto.

La carcasa está fabricada en acero inoxidable SUS304 o SUS316L de gran espesor y sin costuras, con soldadura continua para eliminar defectos puntuales y la acumulación de material. Las superficies internas y externas tienen un pulido espejo con una rugosidad Ra < 0,4 µm y están diseñadas conforme a los principios sanitarios de la FDA y 3-A (certificación formal disponible bajo petición, no disponible actualmente como certificado permanente). El conjunto magnético interno utiliza imanes de tierras raras NdFeB de alta calidad sellados dentro de tubos de acero inoxidable, que proporcionan una intensidad de campo superficial de hasta 12 000+ Gauss. Las carcasas estándar también incorporan una cámara de sedimentación inferior con un puerto de drenaje inferior: el sedimento no magnético que no es capturado por el conjunto de varillas se deposita en la base de la carcasa por gravedad y puede ser purgado a través del drenaje, lo que proporciona a la trampa una capa secundaria y pasiva de eliminación de contaminantes junto con su captura magnética. La profundidad de la cámara y la configuración del drenaje pueden ajustarse bajo petición para aplicaciones con cargas de sedimento más pesadas.

Características y especificaciones técnicas

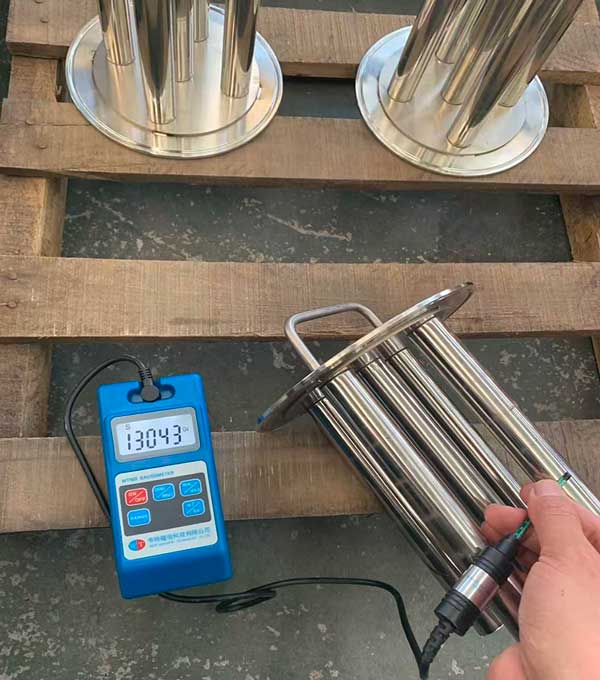

• Clasificación Gauss de superficie: estándar de 8.000 a 12.000 Gauss, con configuraciones personalizadas de alta intensidad disponibles por encima de 12.000 Gauss para polvo fino de hierro de grado micrométrico.
• Sellado: Juntas de silicona, Viton, EPDM o PTFE aptas para uso alimentario, seleccionadas en función de la exposición química y la temperatura del fluido.
• Temperatura de funcionamiento: Estándar hasta 80 °C; configuraciones térmicamente estabilizadas que utilizan imanes de NdFeB o SmCo de alta temperatura disponibles hasta 350 °C para líneas de procesamiento de aceite caliente, jarabe o chocolate.
• Camisa de calentamiento opcional: Se puede instalar una camisa de circulación de agua o vapor alrededor de la carcasa como complemento atornillable a la unidad estándar, manteniendo los líquidos viscosos o propensos a la cristalización a la temperatura de proceso a medida que pasan por la trampa, en lugar de que se enfríen y espesen dentro de la carcasa. Fabricada en acero inoxidable SUS304 para que coincida con el grado de la carcasa.
• Rendimiento del flujo: Los contornos suaves del recipiente y el espaciado calculado de las varillas mantienen el paso del fluido sin una caída de presión significativa, incluso en líneas de líquidos viscosos.

Principales ventajas de las trampas de líquidos MagnetGlobal

Las conexiones roscadas (LMT-TH) están disponibles como una configuración personalizada para adaptarse a los requisitos específicos de la tubería, en lugar de un tamaño estándar en stock.

Principales ventajas de las trampas de líquidos MagnetGlobal

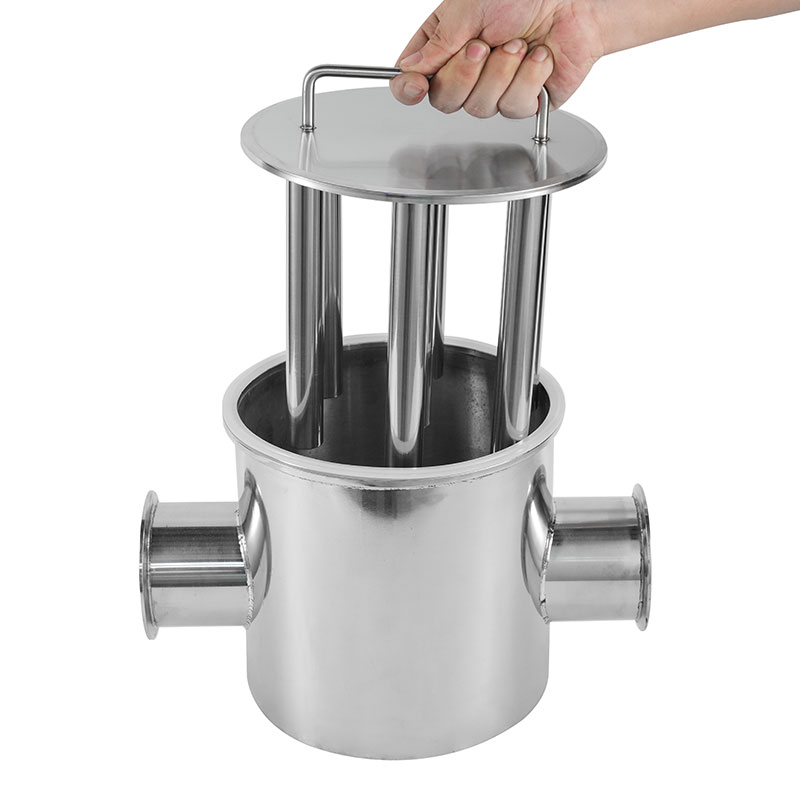

1. Limpieza en un solo movimiento, sin necesidad de herramientas : el asa superior integrada y el cartucho de varilla de una sola pieza permiten a los operarios extraer todo el núcleo magnético en un solo movimiento, dejando al descubierto cada partícula capturada para una limpieza rápida y reduciendo significativamente el tiempo de inactividad por mantenimiento en comparación con los diseños de desmontaje de múltiples varillas.
2. Trayectoria de flujo de contacto total : la disposición de entrada/salida desplazada fuerza al líquido a rodear toda la superficie de la varilla en lugar de permitir un atajo que pase por los imanes; esta es la razón estructural detrás de la eficiencia de separación superior al 99 % del sistema en flujo continuo.
3. Coste operativo cero : alimentado íntegramente por imanes permanentes de tierras raras, el sistema funciona las 24 horas del día, los 7 días de la semana, sin consumo eléctrico, sin cableado de control y sin gastos recurrentes de sustitución de cartuchos de filtro; la separación continúa sin interrupciones incluso durante un corte de energía.
4. Alta resistencia hidráulica y durabilidad : su construcción de acero inoxidable de paredes gruesas soporta picos de presión hidráulica, golpes de ariete y lodos abrasivos sin degradación estructural, lo que confiere a la trampa una vida útil que se mide en décadas.
5. Sin resistencia al flujo ni caída de presión : los contornos suaves del recipiente y el espaciado calculado de las varillas garantizan un paso óptimo del fluido, evitando caídas de presión u obstrucciones de material incluso en tuberías de líquidos viscosos.
6. Configurable para aplicaciones térmicas exigentes : una opción de camisa de agua/vapor atornillable mantiene los líquidos viscosos o propensos a la cristalización circulando a temperatura a través de la propia trampa, por lo que las plantas no necesitan desviar estas tuberías alrededor del separador para evitar obstrucciones relacionadas con la refrigeración.
7. Eliminación de contaminantes en dos etapas : además de la captura magnética, la cámara de sedimentación inferior de la carcasa permite que los sedimentos no magnéticos más pesados ​​se depositen en la base, donde pueden ser expulsados ​​a través del desagüe inferior, capturando así la contaminación que el campo magnético por sí solo no eliminaría.

Aplicaciones objetivo y soporte de ingeniería

Las trampas magnéticas líquidas en línea se utilizan ampliamente para proteger los activos posteriores (bombas de alta presión, homogeneizadores, válvulas y boquillas de llenado) en diversos sectores industriales:

• Procesamiento de alimentos y productos lácteos: chocolate líquido, leche, zumos de frutas, condimentos, jarabes y aceites comestibles.
• Industria química y petroquímica: Fluidos refrigerantes, resinas líquidas, pinturas, disolventes y fertilizantes líquidos.
• Productos farmacéuticos y cosméticos: suspensiones líquidas, lociones, jarabes y agua de proceso purificada.

MagnetGlobal ofrece soporte completo para el diseño personalizado OEM/ODM, adaptándose a las dimensiones exactas de su tubería, las presiones de trabajo y los estándares de conexión (tri-clamp, bridado, SMS o roscado) para crear una trampa magnética a medida que se integre perfectamente en la infraestructura de su planta.
