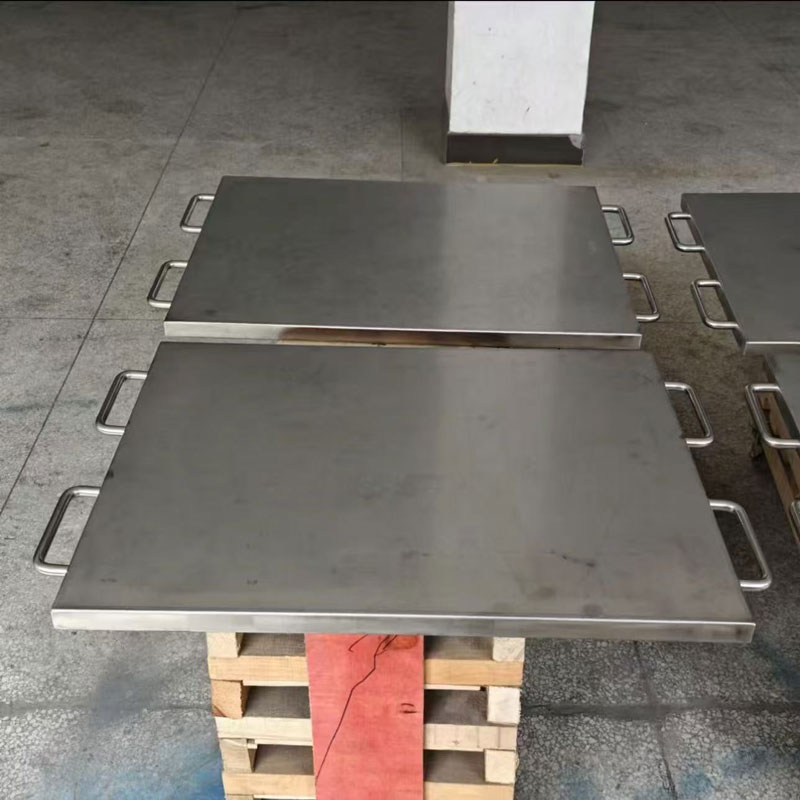

कन्वेयर बेल्ट के लिए औद्योगिक मैग्नेटिक प्लेट

अधिक मात्रा में सामग्री, बड़े आकार के कणों और तेज़ गति से चलने वाले कन्वेयर वाले प्रसंस्करण वातावरण में, पारंपरिक ग्रिड या रॉड चुंबक अक्सर अव्यावहारिक होते हैं। जब बड़े एग्रीगेट, कोयला, अनाज, खनिज या पुनर्चक्रित कटे हुए टायर कन्वेयर बेल्ट पर तेज़ गति से चलते हैं, तो प्रवाह में महीन छड़ें डालने से सामग्री अवरुद्ध हो सकती है, अत्यधिक यांत्रिक घर्षण हो सकता है और ग्रिड समय से पहले खराब हो सकता है। इन चुनौतीपूर्ण, उच्च-थ्रूपुट अनुप्रयोगों के लिए, औद्योगिक चुंबकीय प्लेट विभाजक सर्वोत्तम इंजीनियरिंग समाधान है।
ये सपाट, भारी-भरकम स्थायी चुंबकीय ब्लॉक सामग्री प्रवाह के बाहर काम करने के लिए डिज़ाइन किए गए हैं। कन्वेयर बेल्ट के ऊपर निलंबित, झुकी हुई chutes के नीचे स्थापित, या सामग्री लॉन्डर के आधार में एकीकृत, चुंबकीय प्लेटें एक गहरा, भेदक चुंबकीय परिपथ बनाती हैं जो आसानी से मोटी सामग्री की परत को भेदकर हानिकारक धातु के टुकड़ों को उठाती और पकड़ लेती हैं, इससे पहले कि वे आगे के क्रशर, श्रेडर या पेलेट मिलों को नुकसान पहुंचा सकें।

इंजीनियरिंग विन्यास: फेराइट बनाम दुर्लभ-पृथ्वी कोर

औद्योगिक चुंबकीय प्लेट का डिज़ाइन लक्ष्य सामग्री और संदूषक के विशिष्ट प्रकार, दोनों के भौतिक गुणों से मेल खाना चाहिए। MagnetGlobal Separation दो अलग-अलग आंतरिक चुंबकीय सामग्रियों का उपयोग करके प्लेटों का निर्माण करता है:

1. सिरेमिक/फेराइट चुंबकीय प्लेटें: ये प्रणालियाँ गहरे क्षेत्र वाले स्ट्रोंटियम फेराइट चुंबकों का उपयोग करती हैं। यद्यपि इनकी सतही गॉस रेटिंग दुर्लभ-पृथ्वी विकल्पों की तुलना में कम होती है, फेराइट प्लेटें अविश्वसनीय रूप से गहरा, आयतनिक चुंबकीय क्षेत्र उत्पन्न करती हैं। यह लंबी दूरी तक चुंबकीय क्षेत्र का प्रवाह बड़े-बड़े लोहे के टुकड़ों—जैसे कि फेंके गए हथौड़े के सिरे, सरिया के टुकड़े, खोए हुए औजार और बड़े बोल्ट—को मोटी सामग्री की परतों से 100 मिमी से 300 मिमी तक की ऊंचाई से बाहर निकालने में अत्यधिक प्रभावी होता है ।
2. नियॉडीमियम/दुर्लभ-पृथ्वी चुंबकीय प्लेटें: उच्च-फ्लक्स NdFeB चुंबकों से निर्मित ये प्लेटें अत्यधिक स्थानीयकृत सतह चुंबकीय शक्ति (10,000+ गॉस तक) प्रदान करती हैं। यह उन्हें उन प्रसंस्करण लाइनों के लिए आदर्श विकल्प बनाती है जहां सामग्री की परत पतली होती है, लेकिन लक्षित संदूषक सूक्ष्म होते हैं, जैसे कि स्टेनलेस स्टील के घिसाव के कण, महीन लोहे की परत और खाद्य अनाज या रासायनिक पाउडर में पाए जाने वाले पराचुंबकीय खनिज।

       [ Suspended Magnetic Plate Separator ]
     ==========================================
        ↓   ↓   ↓ Deep-Penetrating Magnetic Field ↓   ↓   ↓
     ------------------------------------------
       ●   🔩   ●  ← Tramp Iron Lifted From Stream
     ==========================================
       [====== Raw Material Bed / Conveyor Belt =====>] →

अधिकतम लौह प्रतिधारण के लिए संरचनात्मक डिजाइन

निम्न गुणवत्ता वाले प्लेट मैग्नेट की एक सामान्य विफलता “वॉश-ऑफ” है – एक ऐसी घटना जिसमें कच्चे माल के निरंतर, उच्च गति के प्रभाव से पहले से फंसे हुए धातु के टुकड़े वापस साफ उत्पाद प्रवाह में चले जाते हैं। इस समस्या को दूर करने के लिए, हमारी चुंबकीय प्लेटों को दो अलग-अलग सतहों के साथ कॉन्फ़िगर किया गया है:

• फ्लैट फेस डिज़ाइन: इसका सबसे अच्छा उपयोग कन्वेयर बेल्ट के ऊपर लटके हुए अनुप्रयोगों में किया जाता है जहां कच्चे माल के साथ कोई सीधा घर्षण नहीं होता है, या गैर-अपघर्षक, मुक्त-प्रवाह वाले महीन पाउडर के प्रसंस्करण के लिए किया जाता है जहां सामग्री के संचय को पूरी तरह से रोका जाना चाहिए।
• खुले पोल/टेपर्ड स्टेप डिज़ाइन: प्लेट की सतह पर एक विशिष्ट यांत्रिक स्टेप या खुले स्टील पोल के साथ निर्मित। जैसे ही सामग्री प्लेट पर सरकती है, चुंबकीय प्रवाह द्वारा फंसा हुआ लोहा स्टेप के पीछे स्थित शांत संग्रहण क्षेत्र में खींच लिया जाता है। इस भौतिक अवरोध के पीछे फंसा हुआ लोहा, सामग्री की निरंतर धारा के बहाव से तब तक सुरक्षित रहता है जब तक कि मैन्युअल सफाई नहीं हो जाती।

तकनीकी मापदंड और चयन मानक

सही चुंबकीय प्लेट का चयन करने के लिए, प्लेट की चौड़ाई को अपने कन्वेयर बेल्ट की चौड़ाई के साथ संरेखित करना और निलंबन दूरी को ध्यान में रखना आवश्यक है। नीचे दी गई मैट्रिक्स हमारे हेवी-ड्यूटी B2B उत्पाद विनिर्देशों को दर्शाती है:
नोट: हाउसिंग असेंबली पूरी तरह से सीलबंद SUS304/SUS316 स्टेनलेस स्टील से बनी है, जिसमें हेवी-ड्यूटी बैक-साइड माउंटिंग हिंज लगे हैं। अनुरोध पर 2000 मिमी तक की कस्टम चौड़ाई भी तैयार की जा सकती है।

कठोर वातावरण के लिए भारी-भरकम विनिर्माण

औद्योगिक चुंबकीय प्लेट विभाजकों का उपयोग अक्सर कठिन उत्खनन, खनन और थोक पुनर्चक्रण संयंत्रों में किया जाता है, इसलिए इनकी यांत्रिक मजबूती सर्वोपरि है। मैग्नेटग्लोबल सेपरेशन
द्वारा निर्मित प्रत्येक प्लेट पूरी तरह से सीलबंद, निरंतर वेल्डेड बॉक्स फ्रेम में बंद होती है, जो मोटे गेज वाले SUS304 स्टेनलेस स्टील से बना होता है। बैकप्लेट में मजबूत, हेवी-ड्यूटी कार्बन स्टील संरचनात्मक सुदृढ़ीकरण प्लेटें लगी होती हैं, जिनमें चार औद्योगिक-ग्रेड लिफ्टिंग आईबोल्ट एकीकृत होते हैं, जिससे उच्च गति वाली कन्वेयर लाइनों के ऊपर निलंबन पूरी तरह से सुरक्षित हो जाता है। संपूर्ण असेंबली में धूल-रोधी और नमी-रोधी IP65 आवरण रेटिंग है, जो गीले पदार्थों, बाहरी नमी या रेत के कणों को कोर में प्रवेश करने से रोकती है। अत्यधिक घर्षण वाले अनुप्रयोगों के लिए, जैसे कि कुचले हुए कांच का पुनर्चक्रण या तेज लौह अयस्कों का प्रबंधन, संपर्क सतह को विशेष मैंगनीज स्टील वियर प्लेटों से मजबूत किया जा सकता है, जिससे बिना किसी रखरखाव या मैन्युअल पुर्जों के प्रतिस्थापन के दशकों तक निर्बाध परिचालन जीवनकाल सुनिश्चित होता है।
