磁棒广泛用于从粉末、颗粒、液体和其他散装物料中捕集铁磁性污染物。它们可以单独安装，也可以集成到磁性格栅、抽屉式磁选机、溜槽、过滤器和其他磁选系统中。
选择磁棒时，磁力强度、磁铁等级、不锈钢材质、尺寸和表面光洁度通常是重要的考虑因素。然而，磁棒的形状也会影响磁性元件在设备中的安装方式、与物料流动的相互作用以及清洁的便捷性。
圆形磁棒是最常见且用途最广泛的选择。方形或矩形磁棒在紧凑型或定制化设备布局中可提供更大的灵活性，而当物料流动和磁性元件周围的潜在堆积至关重要时，可以考虑使用水滴形磁棒。

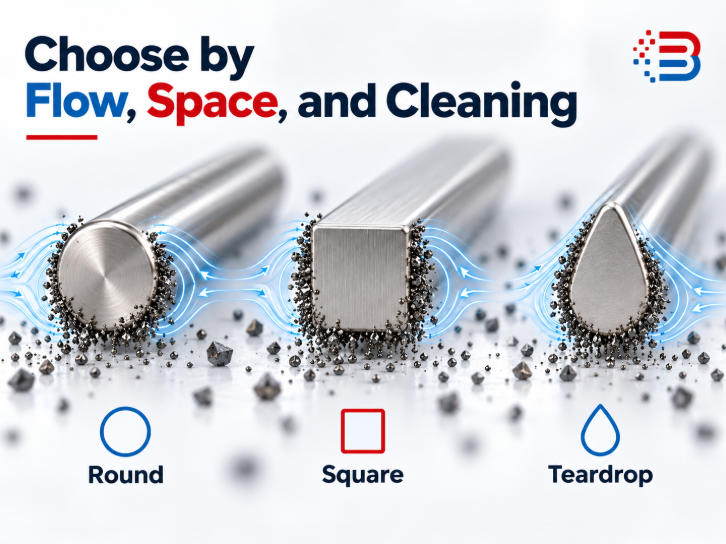

快速对比：圆形、方形和水滴形磁棒
| 因素 | 圆形磁棒 | 方形/矩形磁棒 | 泪滴形磁棒 |
|---|---|---|---|
| 最适合 | 通用磁选 | 紧凑型或定制设备 | 流量敏感应用 |
| 标准设备集成 | 非常合适 | 取决于应用程序 | 取决于应用程序 |
| 安装灵活性 | 高的 | 高的 | 缓和 |
| 空间利用 | 好的 | 高的 | 好的 |
| 物质流 | 光滑的 | 取决于设备几何形状 | 面向流动的剖面 |
| 清洁无障碍 | 通常很简单 | 取决于设计 | 一般可访问 |
| 定制设备集成 | 高的 | 高的 | 高的 |
对于许多标准应用而言，圆形磁棒是最实用的起点。
当安装空间或结构定位很重要时，方形或矩形磁条值得考虑。
泪滴形磁性棒具有更高的专业性，在需要特别注意物料流动、间距或潜在物料堆积的情况下可能非常有用。
然而，磁棒形状本身并不能决定磁分离性能。磁强度、磁路设计、间距、材料特性、流速、污染程度以及分离器的整体设计等因素都应综合考虑。
什么是磁棒？
磁棒，又称磁条或磁过滤棒，是一种磁分离组件，旨在从物料流中吸引和保留铁质颗粒。
典型的磁棒包含一个封装在不锈钢管内的永磁组件。当需要强磁场时，通常使用高性能钕磁铁。
根据应用的不同，外管可采用 SUS304 或 SUS316L 不锈钢等材料制造，并提供不同的表面处理。

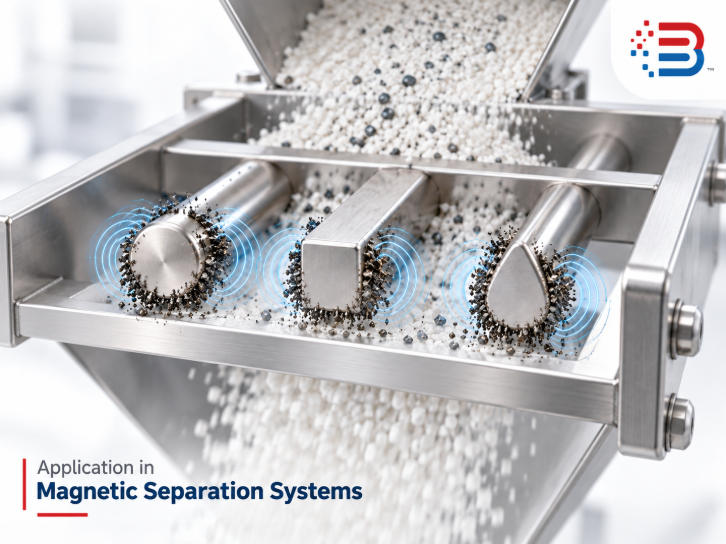

磁性棒可以单独使用，也可以集成到以下设备中：
- 磁性栅格
- 磁网格
- 抽屉式磁性分离器
- 磁性滑槽
- 磁性滤波器
- 粉末磁选机
- 定制磁选系统
当物料绕过或穿过磁性表面时，铁磁性颗粒会被吸引到磁棒上并保留下来，直到磁棒被清洁为止。
不同杆状物的基本分离原理相似，但几何形状会影响设备集成、物料流动、间距和维护。
圆形磁棒
圆形磁棒具有圆柱形横截面，是磁选应用中最广泛使用的设计。
它们简单的几何形状使它们适用于各种标准和定制的磁选系统。
圆形磁棒的优点
平滑材料路径
圆柱形表面为粉末、颗粒和其他材料在磁性元件周围移动提供了一条平滑的路径。
易于清洁
连续的表面使得杆体在需要去除捕获的污染物时，擦拭或清洁起来相对容易。
安装灵活
圆形磁棒可以单独安装，也可以平行排列成排，形成磁性格栅。它们也常用于抽屉式磁性分离器中。
应用范围广泛
由于其简单的几何形状，它们适用于食品加工、塑料、化学品、农产品、陶瓷材料、制药、矿物加工和其他散装材料应用。
轻松定制
制造商可以调整以下参数：
-
- 直径
- 长度
- 磁强度
- 磁体配置
- 不锈钢材质
- 表面处理
- 结束配置
- 安装方法
何时应该选择圆形磁棒？
在以下情况下，圆形磁棒通常是一个实用的选择：
- 该设备采用传统的磁性栅格或网格设计。
- 安装空间并无异常限制。
- 易于清洁很重要。
- 需要一种用途广泛的磁性元件。
- 该分离器不需要特殊的杆型。
对于一般用途的磁选，圆棒通常是最直接的选择。
方形和矩形磁棒
方形和矩形磁棒采用扁平侧面结构，而不是圆柱形管状结构。
当磁性元件需要装入特定空间或集成到根据特定尺寸设计的设备中时，它们的几何形状可以提供额外的灵活性。
方形磁棒的优点
有效利用安装空间
当需要在紧凑的分离区域内布置多个磁性元件时，扁平侧面的型材非常有用。
根据设备设计，方形或矩形条形条可以紧密排列，同时保持结构化的布局。
稳定的结构定位
平坦的表面可以使集成到定制的支撑框架或设备结构中更加直接。
适用于定制设备
当磁选系统是围绕特定的尺寸或结构要求而不是标准磁栅来设计时，方形和矩形磁条会特别有用。
何时应该选择方形或矩形磁棒？
方形或矩形磁条在以下情况下可能适用：
- 可用的安装空间有限。
- 设备尺寸需要特定的磁性元件形状。
- 需要在狭小的空间内布置多个磁性元件。
- 结构定位是分离器设计的重要组成部分。
- 该设备是高度定制化的。
典型应用包括磁性栅格、抽屉式分离器、粉末分离设备、紧凑型加工系统和定制磁分离系统。
泪滴形磁棒
水滴形磁棒，有时也被称为水滴形或梨形磁棒，采用流线型轮廓，与圆柱形和矩形设计都不同。
该型材通常结合了较宽的部分和较窄的部分，使磁性元件能够以不同的方式与周围的材料流相互作用。
当物料流动、间距以及磁性元件周围的潜在积聚是分离器设计的重要组成部分时，可以考虑这种设计。
泪滴形磁棒的优点
简化的物料流
弧形轮廓可以为材料绕磁性元件移动提供更平滑的过渡。
这在某些粉末或颗粒状材料的应用中非常有用，因为在这些应用中需要仔细考虑流动行为。
物质堆积的可能性降低
这种几何形状有助于减少粉末或颗粒可能聚集在磁性元件周围的某些区域。
实际效果取决于材料特性和整个分离器的设计。
适用于专用设备
泪滴形磁棒可以集成到定制的磁性格栅和分离系统中，而传统的圆形磁棒无法提供所需的几何形状。
何时应该选择泪滴形磁性棒？
在以下情况下，泪滴形轮廓可能值得考虑：
- 物料流动是重要的设计考虑因素。
- 该工艺可处理粉末或颗粒状物料。
- 磁性元件周围的物质堆积是一个值得关注的问题。
- 该设备需要一种特殊的磁棒。
- 传统的圆形或矩形杆不适合分离器的几何形状。
因此，泪滴形磁棒比传统的圆形磁棒更具应用针对性，应作为整体设备设计的一部分进行评估。
磁棒形状会影响分离性能吗？
是的，但是棒状形状应该被视为整个磁选系统的一部分。
几何形状主要影响磁性元件与物料流的相互作用方式以及它如何集成到设备中。
例如：
- 圆形磁棒在许多传统磁性格栅中都能很好地发挥作用，因为它们易于排列并提供光滑的圆柱形表面。
- 方形和矩形磁条可以为空间有限或有特定结构要求的设备提供额外的布局灵活性。
- 在需要特别关注物料流动和潜在堆积的情况下，可以考虑使用泪滴形磁性棒。
改变磁棒形状并不会自动增加磁力。
有效去除铁污染取决于多种因素，包括：
- 磁强度
- 磁性等级
- 磁场分布
- 杆直径或横截面
- 物料流速
- 粒径
- 材料密度
- 水分含量
- 杆间距
- 磁级数
- 清洁方法
因此，杆的几何形状应该始终与整个系统的磁性和机械参数一起选择。
如何选择合适的磁棒形状
选择合适的形状首先要了解加工材料和设备。
1. 考虑材料
不同的材料在通过磁选设备时表现出不同的行为。
细粉末更容易形成桥接、堆积或粘附在表面上，而较大的颗粒可能需要不同的磁性元件间距。
重要的材料特性包括：
- 粒径
- 密度
- 水分含量
- 流动性
在选择磁棒几何形状之前，应评估这些特性。
2. 评估可用安装空间
可用空间会对隔板设计产生很大影响。
如果需要将多个磁性元件装入紧凑的腔室中，方形或矩形磁条可以提供更大的布局灵活性。
如果空间足够大，并且设备采用常规分离器配置，则圆形磁棒通常是一种实用的解决方案。
3. 考虑物料流
对于粉末和散装物料的应用，磁性元件应捕获铁磁性污染物，而不会不必要地限制物料路径。
在物料流动行为或堆积特别重要的场合，泪滴形或其他定制轮廓可能值得评估。
4. 考虑清洁和维护
磁棒最终需要清洗，以便去除积聚的铁磁性污染物。
如果清洁频繁，易于接近、表面光滑、安装方便，可以提高维护效率。
对于食品、制药和其他卫生应用，不锈钢等级和表面处理也应根据应用要求进行选择。
5. 决定您需要标准设计还是定制设计
圆形磁棒可以满足许多标准分离要求。
更专业的设备可能需要定制尺寸或外形。
根据应用的不同，磁性棒可以从以下方面进行定制：
- 形状
- 直径或横截面
- 长度
- 磁强度
- 磁性等级
- 磁体配置
- 不锈钢材质
- 表面处理
- 结束配置
- 安装方法
提供详细的设备和材料信息可以帮助制造商推荐更合适的配置。
选择磁性棒时应该提供哪些信息？
在申请磁棒或定制分离器设计之前，提供以下信息会很有帮助：
- 材料类型
- 粒径
- 物料流动特性
- 处理能力
- 设备尺寸
- 可用安装空间
- 所需磁强度
- 污染物清除要求
- 清洁要求
应用描述越准确，就越容易评估合适的杆几何形状和整体分离器配置。
关于磁棒形状的常见问题
圆形磁棒比方形磁条更好吗？
未必。
圆形磁性棒用途广泛，适用于许多标准应用。
当安装空间、定位或定制设备几何形状很重要时，方形或矩形磁条可以提供优势。
更优的选择取决于整体应用情况，而不仅仅是棒材形状。
哪种形状的磁棒最适合粉末状磁性材料？
没有一种棒状形状是所有粉末应用的最佳选择。
选择取决于颗粒大小、流动性、水分含量、加工能力、设备布局和清洁要求等因素。
圆形棒材广泛用于标准粉末处理系统，而当材料流动或磁性元件周围的潜在堆积需要额外关注时，可以考虑泪滴形轮廓。
泪滴形磁棒适用于粉末应用吗？
是的，它们可以考虑用于某些粉末加工应用。
在物料流动和设备几何形状很重要的场合，它们的轮廓非常有用。
然而，仍应根据粉末特性、处理能力、磁性要求和分离器结构对设计进行评估。
磁棒的形状会影响磁强度吗？
单凭棒状形状并不能决定磁性强度。
磁体等级、磁路设计、磁场分布、磁棒尺寸和其他设计参数也会影响成品元件的磁特性。
因此，形状应作为磁选机整体设计的一部分进行评估。
磁性棒通常由什么材料制成？
外管通常由不锈钢制成，例如SUS304或SUS316L。
当需要高磁力时，内部磁性组件可以使用钕磁铁等永磁体。
合适的材料取决于运行环境和应用要求。
磁性棒可以定制吗？
是的。
磁棒的尺寸、磁力、磁铁配置、不锈钢材料、表面处理、端部设计、安装方式及其他结构参数均可定制。
根据设备要求，可以考虑圆形、方形、矩形和水滴形轮廓。
结论
没有一种磁棒形状能够完美适用于所有磁选应用。
圆形磁棒是传统磁选系统中用途最广泛的选择，具有安装灵活、表面光滑、易于清洁等优点。
当安装空间、结构定位或定制设备集成很重要时，方形和矩形磁条可能具有优势。
泪滴形磁棒为材料流动和磁性元件周围潜在积聚需要额外考虑的应用提供了一种更专业的几何形状。
但是，形状绝不应该单独选择。
磁力强度、磁路设计、材料特性、流速、杆间距、处理能力、安装空间和清洁要求都应作为完整磁选系统的一部分进行评估。
如果您正在设计新的磁选机或更换现有的磁性元件，请提供您的物料类型、粒度、处理能力、设备尺寸、安装空间和磁选要求。
我们的技术团队可以利用这些信息来帮助您评估适合您应用的磁棒形状和配置。
